基于FPGA硬件加速的实时音频FIR滤波系统设计与实现

本文针对硬件资源受限下实现高性能、低延迟实时数字音频处理的挑战，报道了研究人员采用现场可编程门阵列(FPGA)技术和WM8731音频编解码器，开展实时数字音频处理系统设计的主题研究。通过开发稳健的I2C接口配置音频编解码器、设计串并转换适配器(s2p_adaptor)实现I2S串行音频数据到并行格式的转换，以及采用VHDL实现8抽头有限脉冲响应(FIR)滤波器，成功构建了完整的音频处理流水线。实验结果表明该系统能有效抑制高频噪声，为嵌入式音频处理及生物医学监测、雷达前端滤波等实时信号处理任务提供了可扩展架构。

在智能手机、音乐播放器和专业音频设备日益普及的今天，数字音频处理技术已成为现代电子系统的核心。然而，在硬件资源严格受限的嵌入式环境中，如何实现高性能、低延迟的实时音频处理，尤其是将音频编解码芯片与现场可编程门阵列(FPGA)平台高效集成，仍是一个严峻挑战。这就像要求一位音乐家在极其狭窄的舞台上，既要演奏出高保真的音效，又不能有丝毫延迟——传统处理架构往往力不从心。当音频信号从模拟世界转换为数字信号后，需要经过模数转换(ADC)、数字信号处理器(DSP)和数模转换(DAC)等环节，任何一个环节的延迟或失真都会直接影响最终音质。特别是在通信平台和多媒体应用等场景中，低延迟和高保真更是不可或缺的基本要求。

针对这一难题，发表在《Intelligent and Converged Networks》上的研究提出了一种基于FPGA的创新解决方案。Chenmu Ji和Weibei Fan*等人设计并实现了一个完整的实时数字音频处理系统，该系统如同为音频信号搭建了一条“高速数字流水线”，能够实时捕获、处理和播放音频信号。研究人员选择WM8731音频编解码器作为硬件核心，该芯片以低功耗和高保真度著称，是嵌入式应用的理想选择。然而，要充分发挥其性能，需要解决三个关键问题：如何通过I²C接口准确配置编解码器、如何将I²S串行音频数据转换为适合FPGA处理的并行格式，以及如何设计高效的有限脉冲响应(FIR)滤波器来提升音频质量。

为开展这项研究，团队采用模块化设计方法，主要关键技术包括：基于有限状态机(FSM)的I²C控制器设计，用于精确配置WM8731编解码器寄存器；串并转换适配器(s2p_adaptor)开发，实现I²S串行数据与并行格式的同步转换；8抽点对称FIR滤波器设计，采用单乘法累加(MAC)结构优化资源效率；以及基于strobes/ready(stb/rdy)握手协议的模块间同步机制，确保数据完整性。系统在Altera DE1开发板(Cyclone V FPGA)上实现，使用Quartus II进行综合，并通过ModelSim仿真和实际硬件测试验证功能。

系统架构与通信接口

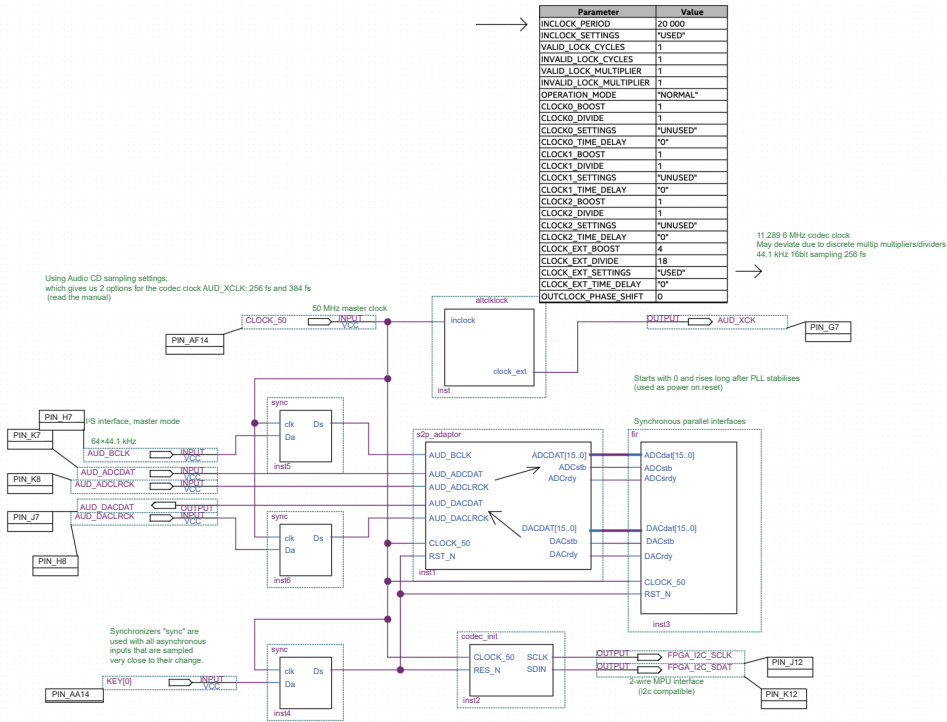

系统采用模块化设计，包含三个核心组件：编解码器初始化模块(codec_init)负责通过I²C接口配置WM8731；串并转换适配器(s2p_adaptor)将I²S串行音频数据转换为16位并行格式；FIR滤波器模块(fir_filter)对音频数据进行实时滤波处理。系统运行在50 MHz主时钟下，音频采样频率为44.1 kHz(CD音质)，音频位时钟(BCLK)为2.8224 MHz。模块间通过并行的同步接口连接，使用stb(选通)和rdy(就绪)握手信号确保数据传输的同步性和可靠性。

关键模块时序分析

I²C接口时序图显示，在SCLK时钟的下降沿时刻，SDIN数据信号已保持稳定，确保WM8731能正确采样配置数据。这一精确的时序控制是编解码器初始化的关键。I²S接口时序验证表明，s2p_adaptor模块能准确地将串行音频数据转换为并行格式，并保持与位时钟(BCLK)和帧时钟(ADCLRCK/DACLRCK)的同步。FIR滤波器内部时序图显示，模块间的握手信号(ADCstb和DACrdy)有效协调了数据处理流程，当ADCstb为高时表示有新数据可用，滤波器随即开始处理并更新输出。

系统设计与实现

系统在Terasic DE1-SoC开发板上实现，使用VHDL语言编写全部代码。编解码器初始化模块通过有限状态机顺序发送24位配置命令，设置WM8731的采样率、接口模式等参数。s2p_adaptor模块通过同步逻辑实现串并转换，确保数据在正确的时钟边沿被采样。FIR滤波器采用8抽头对称直接形结构，滤波器系数为[-1260,7827,12471,16384,16384,12471,7827,-1260]，这种对称性使得滤波器具有线性相位特性，能有效保持音频信号的波形完整性。

实验验证与性能评估

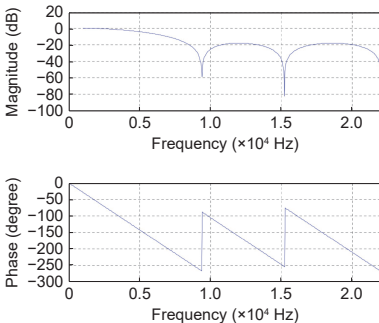

通过示波器对FIR滤波器进行频率响应测试，结果显示滤波器性能与理论预期高度一致。输入频率为2.99 kHz时，输出信号衰减极小，证明通带信号得以完整保留。随着频率升高，衰减逐渐明显：9.48 kHz输入时出现部分衰减，13.1 kHz时衰减显著，15.6 kHz和17.1 kHz时输出几乎为零，表明滤波器有效阻断了高频噪声。测量得到的-3 dB截止频率约为4591.837 Hz，与理论计算相符。资源利用率方面，FPGA逻辑单元使用率低于50%，DSP块使用率低于20%，满足嵌入式应用的资源约束要求。

研究成功构建了一个完整的FPGA基实时数字音频处理系统，解决了硬件约束下的高性能音频处理难题。系统通过模块化设计和精确的时序控制，实现了从音频采集、处理到播放的全流程无缝衔接。FIR滤波器有效提升了音频质量，高频噪声得到明显抑制。与以往仅关注单一组件的研究相比，该工作的突出贡献在于实现了完整系统的集成与验证，为嵌入式实时信号处理提供了可扩展的架构模板。除了音频应用，该系统的设计方法同样适用于生物医学监测、雷达前端滤波和图像预处理等领域，展现了广泛的应用前景。未来研究方向包括优化资源利用率、扩展滤波器抽头数以提高频率选择性，以及增强系统对可变采样率和音频格式的兼容性。
