3D打印永久树脂材料的后固化时间与设备类型对其机械性能和光学特性的影响研究

本研究针对3D打印永久树脂材料在后固化过程中机械与光学性能的变化问题，通过系统比较SLA和DLP两种打印技术在不同LED固化设备（蓝光LED与紫外LED）及不同后固化时间（10-60分钟）下的表面粗糙度（Ra）、显微硬度（VHN）和颜色稳定性（△E00）。结果显示后固化时间显著提升材料硬度和颜色变化，而设备类型仅影响SLA打印树脂的硬度。该研究为临床选择3D打印树脂后固化方案提供了重要依据。

在数字化口腔医学快速发展的今天，3D打印技术已成为制作牙科修复体的重要手段。然而，这项革命性技术背后隐藏着一个关键问题：打印完成后的光固化处理究竟如何影响修复体的长期性能？就像烘焙蛋糕需要精确控制温度和时间，3D打印树脂的后固化过程同样需要科学指导。目前，牙科临床面临两大挑战——不同厂商对后固化时间的建议差异巨大（从几分钟到数小时不等），以及缺乏对不同固化设备效果的系统评估。这些不确定性可能导致修复体出现早期失效、颜色改变或表面缺陷，直接影响患者的治疗效果。

为解答这些问题，来自土耳其健康科学大学的研究团队在《BMC Oral Health》发表了一项开创性研究。他们采用两种主流3D打印技术（立体光刻技术SLA和数字光处理DLP）制备永久冠树脂试件，分别使用蓝光LED（465-485 nm）和紫外LED（405 nm）固化设备进行10-60分钟的后处理，通过精密仪器测量了表面形貌、显微硬度和色差变化，并模拟6个月口腔环境的5000次冷热循环老化实验。这项研究首次系统揭示了后固化参数对3D打印永久树脂"品质密码"的影响规律。

关键技术方法包括：使用Formlab 3B+(SLA)和Asiga MAX UV(DLP)打印机制备标准试件；采用蓝光LED（Labolight DUO）和UV LED（FormCure）两种固化设备；通过共聚焦显微镜（Zeiss Smartproof 5）测量表面粗糙度（Ra和Sa参数）；使用维氏硬度计（Shimadzu HMV-G）测试显微硬度；借助分光光度计（Konica Minolta CM-26dG）量化颜色变化（CIEDE2000公式）；进行5000次5-55°C热循环模拟老化。

表面粗糙度分析：

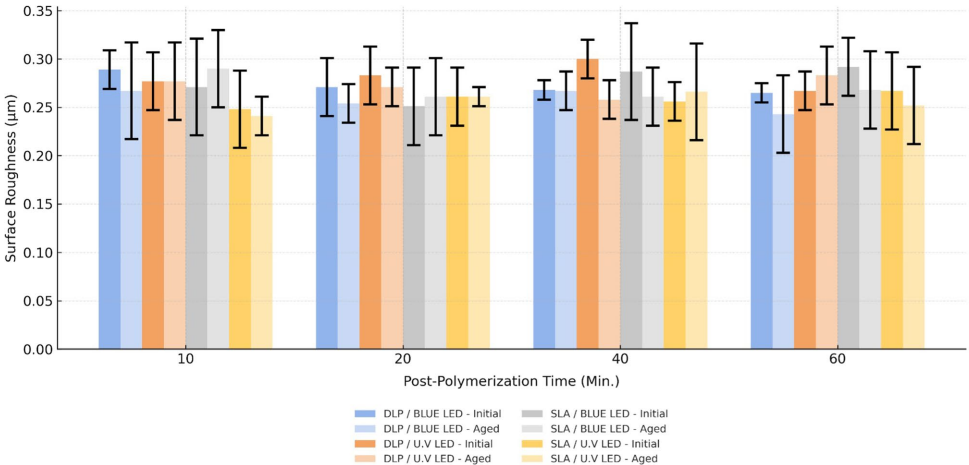

研究发现无论采用SLA还是DLP打印技术，后固化时间从10分钟延长至60分钟，表面粗糙度（Ra值0.248-0.300μm）均无统计学差异（p>0.05）。

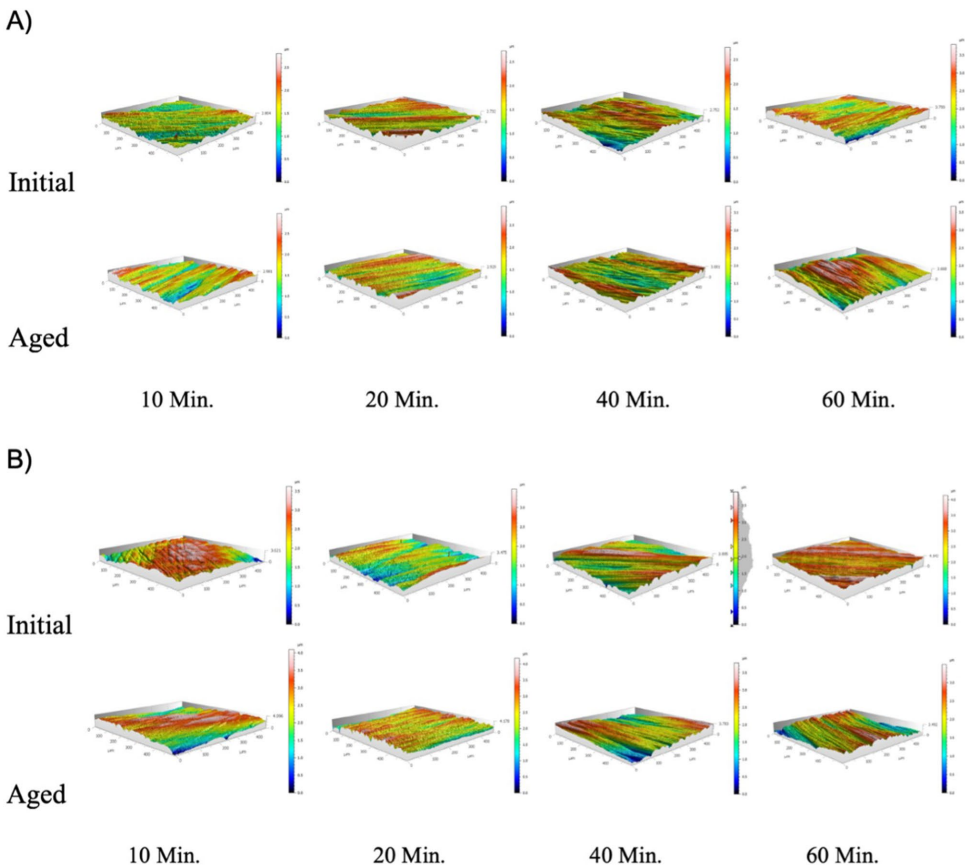

老化实验后，所有组别的粗糙度仍保持稳定（0.241-0.290μm），表明材料表面结构主要取决于打印过程而非后固化参数。三维形貌分析显示，

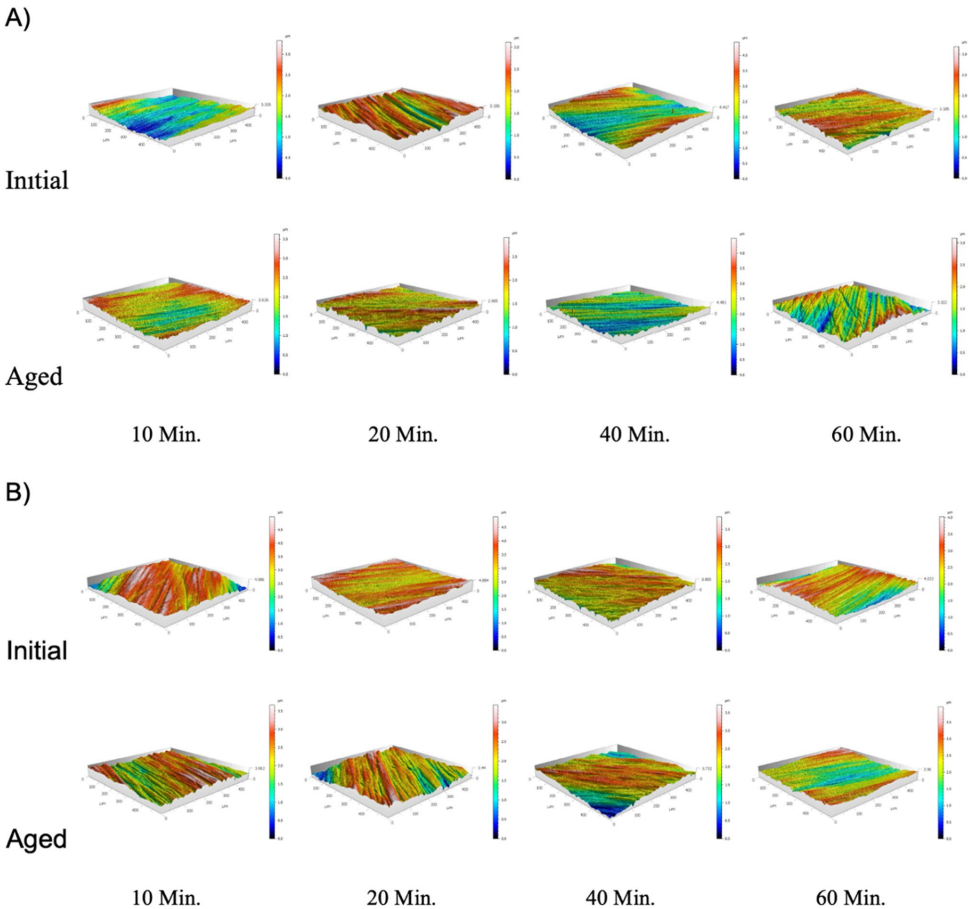

与

两组打印技术均能形成均匀的表面结构。

显微硬度变化：

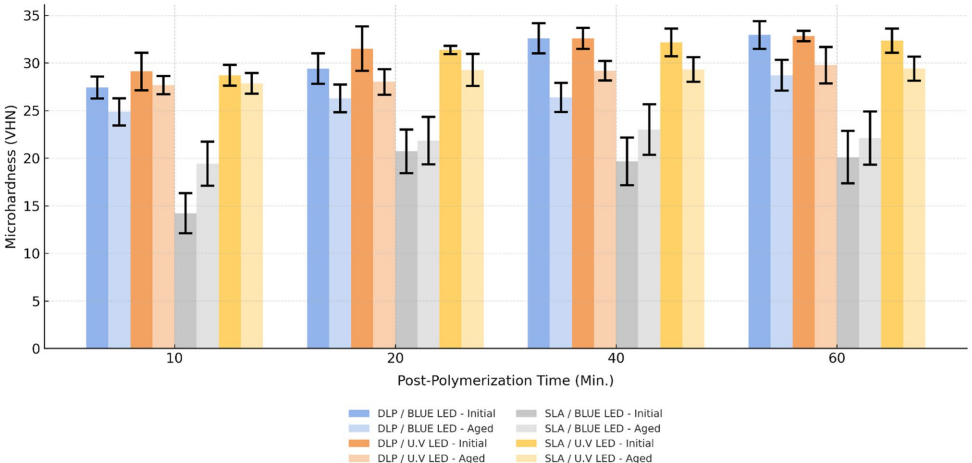

研究发现了有趣的"技术依赖性"现象——SLA打印的树脂在UV LED固化60分钟后达到最高硬度（32.33±1.27 VHN），显著优于蓝光LED组（20.09±10.98 VHN）。而DLP打印树脂的硬度（27.4-32.93 VHN）不受固化设备类型影响。延长后固化时间普遍提升硬度，但老化后DLP试件硬度下降，SLA蓝光组却反常升高。数据表明

UV LED更适配SLA树脂的固化化学。

颜色稳定性评估：

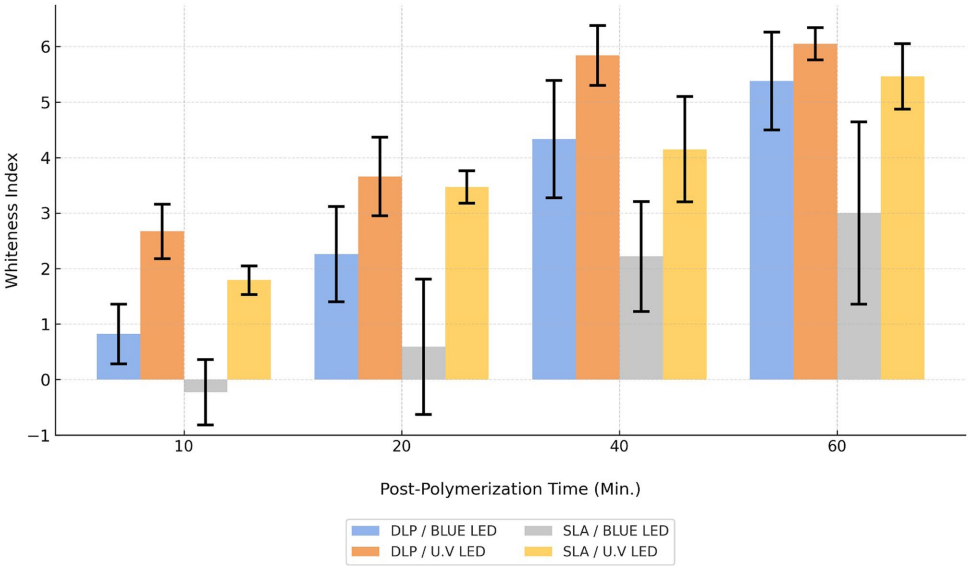

随着后固化时间延长，所有组别都出现明显的颜色变化（△E₀₀ 0.54-1.59）和白度指数上升（-0.23至6.05）。60分钟固化组的颜色变化最显著，且

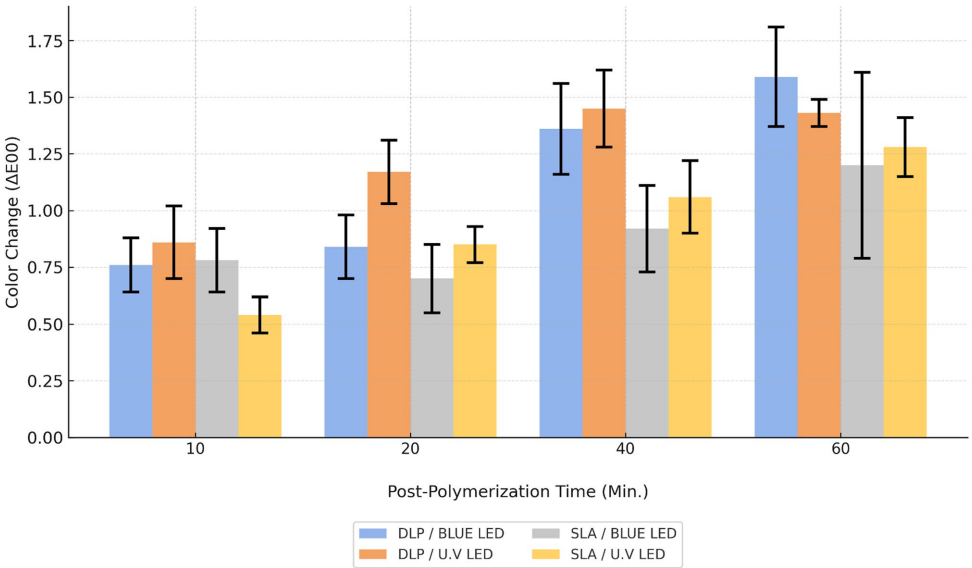

与

显示这种变化与固化设备类型无关。研究人员认为这可能是残留光引发剂在长时间光照下形成有色过氧化物所致。

这项研究打破了"后固化时间越长越好"的传统认知，揭示了3D打印树脂性能调控的复杂机制。其核心结论在于：后固化时间不改变表面粗糙度但显著影响硬度和颜色；UV LED设备对SLA树脂具有特殊优化效果；临床需权衡硬度提升与颜色稳定性之间的矛盾。该成果为牙科修复体的精准制造提供了重要指导——对于SLA打印的永久冠，建议采用UV LED固化30-40分钟以达到硬度与美观的最佳平衡；而DLP打印修复体则可选择更经济的蓝光LED设备。这些发现不仅填补了3D打印树脂后处理工艺的科学空白，更启示材料厂商需要针对不同打印技术开发专用固化方案，推动数字化牙科向"个性化后处理"时代迈进。
